VOLTAGE BUFFER





 1. Tujuan

Mempelajari, memahami cara kerja, dan melakukan simulasi dari rangkaian Voltage Buffer.

2. Komponen


a.      OP AMP 741




              Sebagai penguat differensiasi impedansi masukkan tinggi, penguat keluaran impedansi rendah

b.      Oscilloscope



Osiloskop digunakan untuk mengamati bentuk gelombang input dan output.

c.AC & Sine Generator




Generator Sine digunakan untuk menghasilkan sinyal AC
Generator DC digunakan untuk menghasilkan sinyal DC



3. Dasar Teori

Sirkuit buffer tegangan menyediakan cara untuk mengisolasi sinyal input dari suatu beban oleh menggunakan tahap yang memiliki gain tegangan kesatuan, tanpa fase atau pembalikan polaritas, dan bertindak sebagai sirkuit ideal dengan impedansi input sangat tinggi dan impedansi output rendah. Tegangan output ditentukan oleh

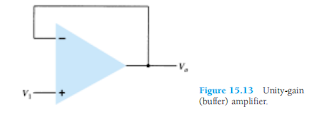

Gambar 15.13 menunjukkan op-amp yang terhubung untuk menyediakan operasi penguat buffer ini.

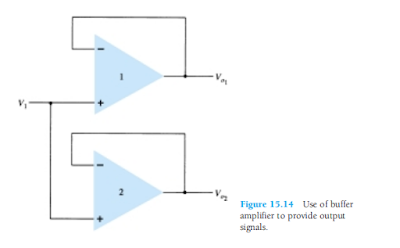

Gambar 15.14 menunjukkan bagaimana sinyal input dapat disediakan untuk dua output terpisah. Itu keuntungan dari koneksi ini adalah bahwa beban yang terhubung di satu output tidak memiliki (atau sedikit) berpengaruh pada output lainnya. Akibatnya, output buffered atau diisolasi dari satu sama lain.

Contoh Soal

1. Tunjukkan koneksi 741 sebagai rangkaian unity-gain

Solusi




2. Sebuah penguat op-amp non inverting dengan penguatan 10 kali,jika sumber tegangan 15 volt dan Vin= 2 V,maka menghasilkan tegangan output sebesar?




2. Vout = A x Vin

         = 10 x 2

         = 20 V


4. Prinsip Kerja

Rangkaian buffer adalah rangkaian yang menghasilkan tegangan output sama dengan tegangan inputnya. Dalam hal ini seperti rangkaian common colektor yaitu berpenguatan = 1. Fungsi dari rangkaian buffer pada peralatan elektronika adalah sebagai penyangga, dimana prinsip dasarnya adalah penguat arus tanpa terjadi penguatan tegangan. Rangkaian buffer yang dibangun dari sebuah operasional amplifier (Op-Amp), dapat dibuat dengan sangat sederhana. Rangkaian buffer dari Op-Amp menjadi sangat sederhana karena tidak diperlukan komponen tambahan pada konfigurasi buffer non-inverting.

    Rangkaian buffer adalah rangkaian yang menghasilkan tegangan output sama dengan tegangan inputnya.dalam hal ini seperti rangkaian common colektor yaitu berpenguatan = 1.Fungsi dari rangkaian buffer pada peralatan elektronika adalah sebagai penyangga, dimana prinsip dasarnya adalah penguat arus tanpa terjadi penguatan tegangan.Rangkaian buffer yang dibangun dari sebuah operational amplifier (op-amp),dapat dibuat dengan sangat sederhana.rangkaian buffer dari op-amp menjadi sangat sederhana karena tidak diperlukan komponen tambahan pada konfigurasi buffer non-inverting.

5. Rangkaian Simulasi





6. Video



7. Link Download


Materi klik disini

Video Rangkaian klik disini

Datasheet opamp 741 klik disini

Rangkaian klik disini
