Soal Pilihan Ganda







1. Sensor Thermal

1. Apa kesalahan pada rangkaian kontrol kecepatan motor di bawah ini?

a. Tidak menambahkan voltmeter di kaki basis transistor

b. LED tidak dipasang secari seri dengan resistor

c. Resistor yang digunakan terlalu kecil pada op amp

d. a dan c benar

e. a, b, dan c benar

Jawaban: e. a, b, dan c benar

2. Pada rangkaian kontrol kecepatan motor di bawah, apa yang akan terjadi pada output jika sensor LM35 mendeteksi suhu di atas 32 derajat celcius?

a. Rangkaian akan tetap berjalan

b. Buzzer tidak menyala karena arus yang mengalir kecil

c. Motor akan hidup sedangkan buzzer tidak menyala

d. Motor dan buzzer pada rangkaian tidak aktif karena tidak ada arus yang mengalir

e. Semua jawaban salah

Jawaban: d. Motor dan buzzer pada rangkaian tidak aktif karena tidak ada arus yang mengalir


2. Sensor Mekanis

1. Pada rangkaian pendeteksi gempa dan kebocoran gas di bawah, apa yang terjadi jika sensor Vibration SW420 pada kondisi OFF dan sensor gas MQ-2 pada kondisi ON?

a. Motor akan hidup sedangkan buzzer tetap pada kondisi OFF

b. Buzzer dan motor pada rangkaian akan menyala karena ada arus yang melalui transistor

c. Buzzer akan menyala sedangkan motor tidak aktif

d. Buzzer dan motor tidak menyala karena arus yang mengalir kecil

e. Semua komponen output pada rangkaian akan hidup

Jawaban: c. Buzzer akan menyala sedangkan motor tidak aktif

2. Apa yang harus ditambahkan pada rangkaian pendeteksi gempa dan kebocoran gas di bawah ini?

a. Tambahkan voltmeter di kaki basis transistor

b. Tambahkan komparator

c. Tidak ada yang ditambahkan

d. Tambahkan relay

e. Semua jawaban benar

Jawaban: a. Tambahkan voltmeter di kaki basis transistor



3. Sensor Optik

1. Secara prinsip, apa yang terjadi ketika sensor LDR mendapatkan cahaya pada rangkaian atap ruang jemuran otomatis di bawah ini?

a. Nilai resistansi akan semakin membesar jika LDR banyak mendapatkan cahaya

b. Nilai resistansi akan semakin kecil atau menurun jika LDR banyak mendapatkan cahaya

c. Nilai resistansi tidak akan berubah ubah jika LDR mendapatkan cahaya

d. Cahaya tidak mempengaruhi nilai resistansi pada LDR

e. Sensor LDR tidak bisa digunakan

Jawaban: b. Nilai resistansi akan semakin kecil atau menurun jika LDR banyak mendapatkan cahaya

2. Pada teorinya, berapa besar resistor yang harus digunakan di op amp pada rangkaian atap ruang jemuran otomatis di bawah ini agar arus yang dihasilkan tidak besar dan tidak berdampak pada kerusakan komponen?

a. Menggunakan resistor sebesar 100 ohm

b. Menggunakan resistor yang lebih besar atau sama dengan 10k ohm

c. Menggunakan resistor yang lebih kecil dari 10k ohm

d. Menggunakan resistor yang lebih besar dari 10 ohm

e. Menggunakan resistor yang lebih besar dari 100 ohm

Jawaban: b. Menggunakan resistor yang lebih besar atau sama dengan 10k ohm


4. Sensor Fisika

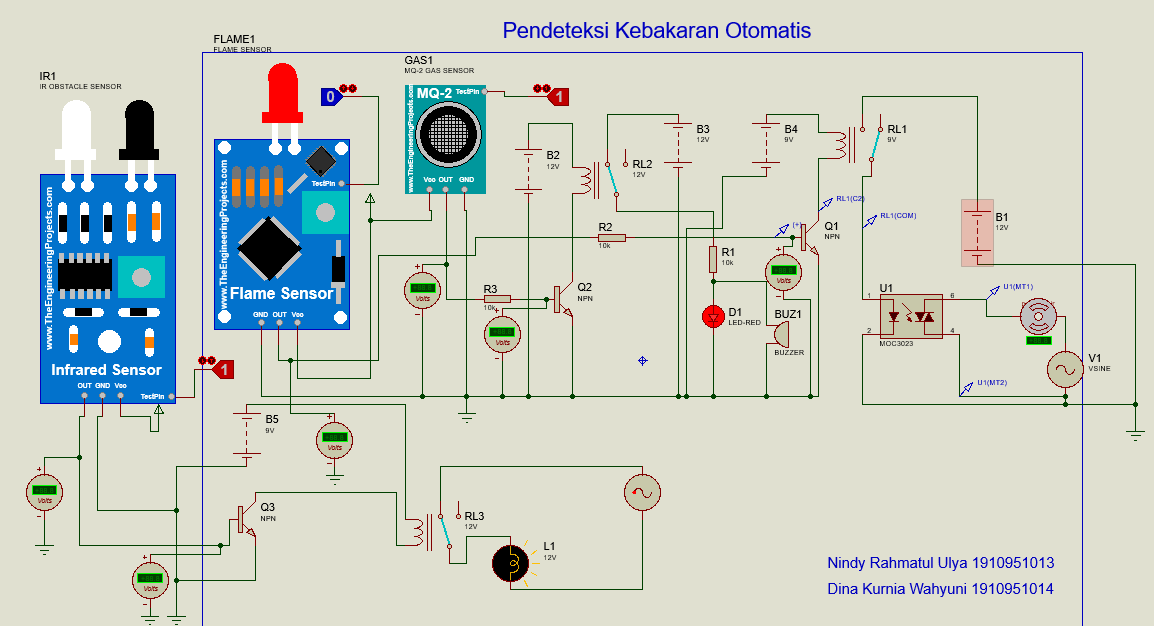

1. Apa kekurangan pada rangkaian alarm pendeteksi kebakaran otomatis di bawah ini?

a. Kekurangan output berupa buzzer dan motor

b. Kekurangan relay dan baterai

c. Kekurangan pemasangan ground

d. Kekurangan transistor

e. Kekurangan pemasangan voltmeter di setiap output op amp dan output sensor

Jawaban: e. Kekurangan pemasangan voltmeter di setiap output op amp dan output sensor

2. Pada rangkaian alarm pendeteksi kebakaran otomatis di bawah, apa yang akan terjadi pada output jika sensor gas MQ-2 berlogika 1?


a. Buzzer 2 akan hidup sedangkan motor tetap pada kondisi OFF atau tidak menyala

b. Buzzer 2 dan motor pada rangkaian tidak aktif karena arus yang mengalir kecil

c. Motor akan hidup sedangkan buzzer 2 tidak menyala

d. Motor dan buzzer 2 akan menyala karena ada arus yang melalui transistor

e. Semua komponen output pada rangkaian tidak hidup

Jawaban: d. Motor dan buzzer 2 akan menyala karena ada arus yang melalui transistor


5. Sensor Kimia

1. Apa yang harus ditambahkan pada rangkaian pendeteksi kebocoran gas di bawah ini?


a. Tambahkan voltmeter di kaki basis transistor

b. Tambahkan output lamp dan motor dc

c. Tambahkan voltmeter di ouput sensor

d. a dan c benar

e. a, b, dan c benar

Jawaban: d. a dan c benar

2. Apa saja sensor dan komponen output yang digunakan pada rangkaian pendeteksi kebocoran gas di bawah ini?

a. Sensor gas MQ-2, Infrared Sensor, Flame Sensor (LED, Buzzer, Motor DC, Lamp)

b. Sensor hujan, sensor gas MQ-2, Infrared Sensor (Buzzer, LED, Motor DC)

c. Sensor PIR, Flame Sensor, sensor gas MQ-2 (Motor DC, Lamp, LED, Buzzer)

d. Sensor gas MQ-2, sensor PIR, Flame Sensor (LED, Motor DC, Lamp)

e. Sensor gas MQ-2, Infrared Sensor, sensor PIR (Buzzer, LED, Motor DC, Lamp)

Jawaban: a. Sensor gas MQ-2, Infrared Sensor, Flame Sensor (LED, Buzzer, Motor DC, Lamp)



6. Aplikasi Sensor Kelompok

1. Berapa besar tegangan pada output op amp pada sensor PIR setelah mengalami penguatan di rangkaian pintu dan lampu kamar otomatis di bawah ini?

a. Tegangan menjadi 5 volt

b. Tegangan menjadi 10 volt

c. Tegangan menjadi 11 volt

d. Tegangan menjadi 20 volt

e. Tegangan menjadi 22 volt

Jawaban: b. Tegangan menjadi 10 volt

Penyelesaian   =  ((10k/10k)+1) vinput

= (1+1) 5

= 2 x 5

= 10 volt

2. Pada rangkaian pintu dan lampu kamar otomatis, apa yang terjadi jika sensor PIR berlogika 1?

a. Sensor akan mengeluarkan output berupa tegangan sebesar 5 volt, lalu arus akan masuk ke kaki non inverting op amp dan melakukan penguatan sebesar 4 kali dan akan menghidupkan motor lalu akan cukup untuk mengaktifkan relay

b. Sensor akan mengeluarkan output berupa tegangan sebesar 5 volt, lalu arus akan masuk ke kaki non inverting op amp dan melakukan penguatan sebesar 2 kali dan akan menghidupkan motor dan tidak cukup untuk mengaktifkan relay

c. Sensor akan mengeluarkan output berupa tegangan sebesar 5 volt, lalu arus akan masuk ke kaki non inverting op amp dan melakukan penguatan sebesar 2 kali dan akan menghidupkan motor lalu akan cukup untuk mengaktifkan relay

d. Tidak ada keluaran tegangan pada sensor dan tidak ada arus yang mengalir sehingga rangkaian PIR dalam kondisi off

e. Semua jawaban salah

Jawaban: c. Sensor akan mengeluarkan output berupa tegangan sebesar 5 volt, lalu arus akan masuk ke kaki non inverting op amp dan melakukan penguatan sebesar 2 kali dan akan menghidupkan motor lalu akan cukup untuk mengaktifkan relay



7. Aplikasi Sensor Pribadi


1. 1. Tambahkan resistor antara output op amp dengan transistor

    2. Hubungkan LED Red dan resistor (R7) secara seri dan kemudian diparalelkan dengan supply (B1)

    3. Ubah nilai R1 menjadi 10k ohm dan R2 menjadi 10k ohm

    4. Tambahkan voltmeter pada setiap output op amp

    5. Resistor yang diparalelkan dengan LED



Apa saja yang harus ditambahkan pada rangkaian incubator telur di atas?

a. 1, 2, dan 3 benar

b. 1, 3, 4, dan 5 benar

c. 2, 3, 4, dan 5 benar

d. 1, 2, dan 4 benar

e. 1, 2, 3, dan 4 benar

Jawaban: e. 1, 2, 3, dan 4 benar

2. Apa saja sensor dan komponen output yang digunakan pada rangkaian incubator telur di bawah ini?



a. Sensor IR, Sensor Thermistor, Sensor Strain Gauge (Motor, LED, Buzzer)

b. Sensor MQ-2, Sensor LM35, Sensor PIR (Buzzer, LED, Lamp)

c. Sensor DHT11, Sensor PIR, Sensor IR (Lamp, Buzzer, Motor)

d. Sensor PIR, Sensor LM35, Sensor DHT11 (Buzzer, Motor, LED)

e. Sensor LM35, Sensor DHT11, Flame Sensor (LED, Lamp, Motor

Jawaban: d. Sensor PIR, Sensor LM35, Sensor DHT11 (Buzzer, Motor, LED)



8. Latihan


1. Apa saja sensor dan komponen output yang digunakan pada rangkaian di bawah ini?


a. Sensor LDR dan Rain Sensor (LED, Buzzer, Lamp)

b. Sensor PIR dan sensor LDR (Lamp, Motor, LED)

c. Sensor LDR dan Rain Sensor (Motor dan Lamp)

d. Sensor Infrared dan sensor LDR (LED dan Motor)

e. Sensor Hujan dan sensor PIR (Buzzer dan Motor)

Jawaban: c. Sensor LDR dan Rain Sensor (Motor dan Lamp)

2. Sensor apa saja yang digunakan pada rangkaian di bawah ini?


a. Sensor Infrared dan Sensor gas MQ-5

b. Flame Sensor dan Sensor gas MQ-2

c. Vibration Sensor dan Sensor gas MQ-5

d. Vibration Sensor dan Sensor gas MQ-2

e. Sensor Infrared dan Sensor gas MQ-2

Jawaban: d. Vibration Sensor dan Sensor gas MQ-2



9. Kuis

1. Berfungsi sebagai apakah IC LM741 pada rangkaian incubator telur di bawah ini?

a. Detektor

b. Komparator

c. Saklar

d. Penyearah

e. Ramp generator

Jawaban: b. Komparator


2. Diketahui beberapa kesalahan, yaitu sebagai berikut:

    1. Tidak ada resistor pada kaki basis transistor

    2. Tidak ada voltmeter yang terpasang pada input dan output OpAmp serta pada output sensor

    3. Tidak menambahkan baterai pada motor2 dengan arah berlawanan dengan baterai pada motor 1 dan tidak hubungkan ke kaki relay sebelah kanan

    4. LED dan resistor tidak dihubungkan secara seri

    5. Buzzer dihubungkan dengan transistor


Apa saja kesalahan pada rangkaian jebakan tikus otomatis di atas?

a. 1, 3, 5, dan 6

b. 1, 2, 3, 4, dan 6

c. 1, 4, 5, dan 6

d. 1, 2, 3, dan 4

e. 1, 2, 3, dan 5

Jawaban: d. 1, 2, 3, dan 4

3. Apa kekurangan pada rangkaian kotak sterilisasi UV otomatis di bawah ini?

a. Voltmeter tidak ditambahkan di setiap output sensor

b. Tidak menambahkan resistor dan transistor

c. LED dan resistor tidak dipasang secara seri

d. Tidak menggunakan relay

e. Tidak menggunakan resistor sebesar 10k ohm pada op amp

Jawaban: a. Voltmeter tidak ditambahkan di setiap output sensor

4. Apa kesalahan pada rangkaian kontrol kebakaran hutan di bawah ini?

a. Supply relay dan supply motor digabung

b. LED dan resistor tidak dihubungkan secara seri

c. Tidak menggunakan voltmeter pada kaki basis transistor dan output sensor

d. a,b dan c salah

e. a dan b benar

Jawaban: e. a dan b benar

5. Apa kekurangan pada rangkaian aplikasi fotodioda sebagai kendali pada robot mobil line follower di bawah ini?

a. Nilai resistor pada op amp terlalu besar

b. Menggunakan diode

c. Output op amp langsung tersambung ke relay

d. LED dihubungkan secara seri dengan resistor

e. Semua jawaban benar

Jawaban: c. Output op amp langsung tersambung ke relay
