Tugas Pendahuluan Modul 2

  [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Link Download



1. Kondisi [kembali]

Percobaan 2 Kondisi 1: Menampilkan suhu yang terukur pada LM 35 pada LCD

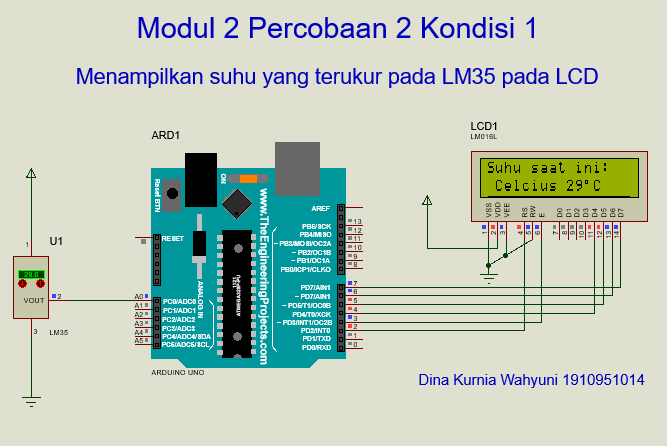

2. Rangkaian Simulasi [kembali]

3. Flowchart [kembali]

4. Listing Program [kembali]

#include <LiquidCrystal.h> //include library LCD

#define LM35 A0//Deklarasi pin A0 untuk LM35

LiquidCrystal lcd(2, 3, 4, 5, 6, 7);//Deklarasi pin 2-7 untuk LCD

int suhuC;  //declare variables suhu

void setup() //Semua kode dalam fungsi ini dieksekusi sekali

{

pinMode(A0,INPUT);  //Deklarasi pin A0 sebagai INPUT

}

void loop() //Semua kode dalam fungsi ini dieksekusi berulang

{



//suhuC = analogRead(LM35); //membaca nilai adc sensor

suhuC = analogRead(LM35) /2.04; //Mencari nilai Suhu

lcd.begin(16, 2); //Dimensi LCD yang digunakan

lcd.setCursor(0, 0);//Menentukan posisi kursor pada awal penulisan

lcd.print("Suhu saat ini: "); //Menampilkan text pada LCD

lcd.setCursor(1, 1);//Menentukan posisi kursor pada awal penulisan

lcd.print("Celcius ");  //Menampilkan text pada LCD

lcd.print(suhuC); //menampilkan data suhu

lcd.print("\xdf"); //menampilkan karakter derajat

lcd.print("C"); //menampilkan karakter celcius

delay(100); //waktu tunggu 0,1 detik

}

5. Video [kembali]

6. Link Download [kembali]

File Rangkaian klik disini

Video Simulasi Rangkaian klik disini

Listing Program klik disini

Flowchart klik disini

Library Arduino UNO klik disini

Datasheet Arduino UNO klik disini

Datasheet LM35 klik disini

HTML klik disini
